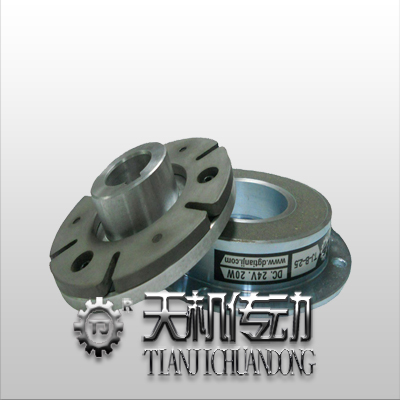

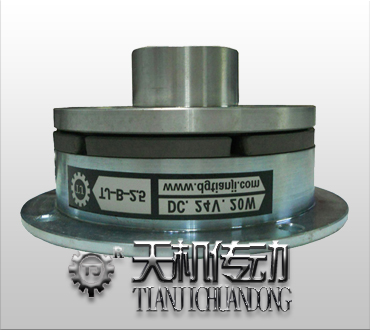

廣東電磁制動器使用說明書
2020-07-08 10:30:02 新聞來源：天機傳動
電磁制動器當線圈通電后，銜鐵通過電磁力與轉子或制動器磁軛上的摩擦片壓緊，實現主動側與從動側結合
傳遞動力。線圈斷電后，電磁力消失，銜鐵借助彈簧的回復力回復到原位，銜鐵與轉子或制動器磁軛脫開，傳遞
動力作用消失。
電磁制動器安裝與調整1、磁軛安裝
1.應對準基準面，保證磁軛軸線與軸同心，并與基準面垂直2.注意不要碰壞引出線，安裝時應將引出線固定。
3.因有磁場產生，應用不導磁材料隔磁。4因材質較軟，應防止碰撞、變形。
電磁制動器轉子安裝
1.注意不要用錘子等硬物敲打轉子，轉子外圓和摩擦面易受損，須用擋圈小心頂入，由于材質軟，不能傾斜。
2.把轉子裝在距磁軛容許的軸向間隙內，其值為0.8-1.3mm。3.轉子應轉動靈活，軸向和徑向不得有卡死現象。
電磁制動器銜鐵安裝
1.將螺釘均勻、緩慢擰緊，并涂上少量防松膠。2.涂膠不宜過多，擠進板簧中，會引起工作不良現象。
1離合器、制動器扭矩通過摩擦力傳遞，長期使用，則摩擦面磨損，間隙變大。超過極限，性能降低，需進行間
隙調整。調整后重新正常工作
2.磁軛、轉子、銜鐵部件端面加工有螺紋孔以使拆裝方便。3.氣隙調整后，氣隙a值應符合樣本參數。
電磁制動器控制線路
1、離合器制動器工作電壓DC24V，電壓波動在+5%至15%之間，電壓不穩定，會使性能降低，線圈發熱，嚴重導致
燒損。2、離合器、制動器改觀設置在直流側，如設置在交流側會使動作時間延長。
3、應并聯保護電阻或二級管等元件，防止沖擊。4、采取強激磁時，應調整電阻值。否則易燒損。
